yone report

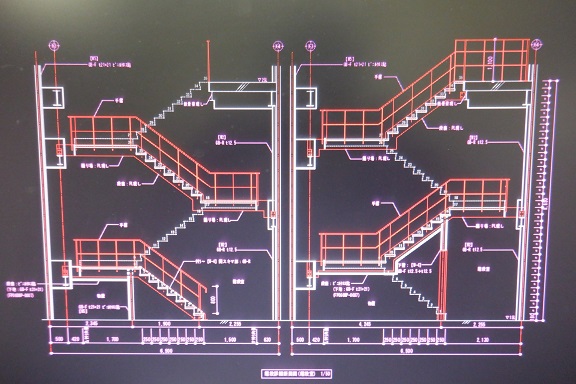

昨日、某所現場にて防火区画がある階段室の間仕切り壁位置、形状等を検討するための断面図の施工図を作成していました。

事前に平面図の施工図は作成していたので、立体的にも解るように断面図を作成した訳です。

鉄骨階段、手摺、防火区画間仕切り壁等の取り合いが納まる細かい位置の検討しながら作図していったのですが、実際に施工する業者の話も聞きたいと思いましたので、本日内部間仕切り壁を造作する業者さんと納まりの打合せをする予定です。

打合せ後、たぶん施工図の一部調整・訂正した後に設計担当者にも提出し、確認をして頂こうと考えています。
