相模原市　U様邸　新築工事

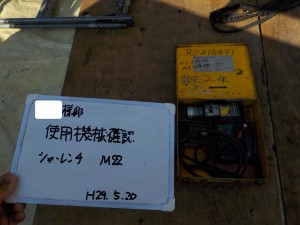

ボルト締め　使用機械：シャーレンチ　M22　確認

高力ﾎﾞﾙﾄ接合とは

梁の接合を溶接ではなく、ﾌﾟﾚｰﾄでﾎﾞﾙﾄ接合する工法をいいます。

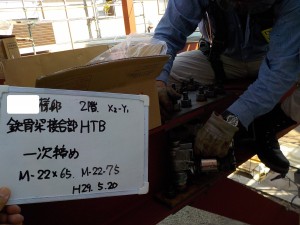

ﾊｲﾃﾝｼｮﾝﾎﾞﾙﾄ　一次締め　状況確認。

ﾊｲﾃﾝｼｮﾝﾎﾞﾙﾄ：高力ﾎﾞﾙﾄは高い強度を持ち

高い引張力に耐える事が出来、

さらにﾎﾞﾙﾄの締付力を均一に出来るように

製造されている物になります。

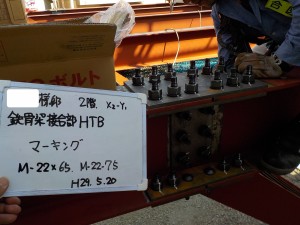

HTB（※ﾊｲﾃﾝｼｮﾝﾎﾞﾙﾄ）　ﾏｰｷﾝｸﾞ状況確認。

H型の梁の上下、側面の三面にﾎﾞﾙﾄが取り付けられ、

その全部のﾎﾞﾙﾄ１本１本にﾍﾟﾝでﾏｰｷﾝｸﾞをしていきます。

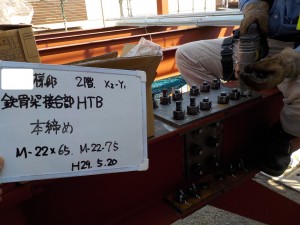

HTB　本締め　状況確認。

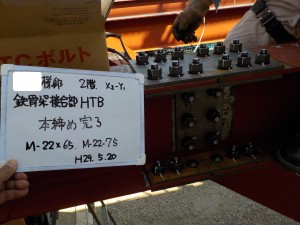

HTB　本締め完了　確認。

ﾏｰｷﾝｸﾞした白のﾗｲﾝが本締めによりﾅｯﾄが回り、

ずれている事が解り、

締付けられている事の確認となる訳です。

鉄骨柱　建て入れ直し　実施。

柱に下げ振りを下げ柱の倒れを測り、

たすき状に掛けた歪み直しワイヤーを緊張し、

柱を垂直にさせていきます。

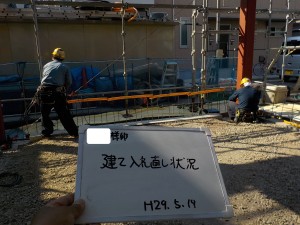

建て入れ直し完了　状況確認。

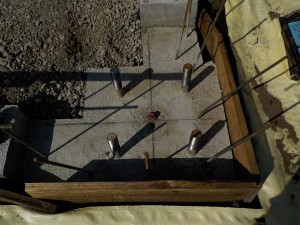

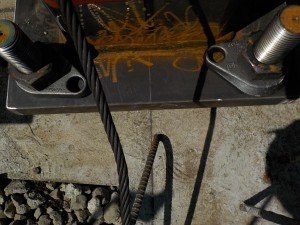

鉄骨柱　脚部　ｱﾝｶｰﾎﾞﾙﾄ、ﾃﾂﾀﾞﾝｺﾞ　状況。

事前に柱芯の墨を十字に出しておき、

この十字に合わせて柱を設置していきます。

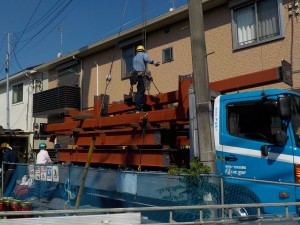

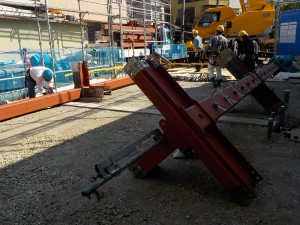

鉄骨材　搬入確認。

鉄骨部材に仮設用のｽﾃｯﾌﾟ、

親綱支柱などを取り付ける。

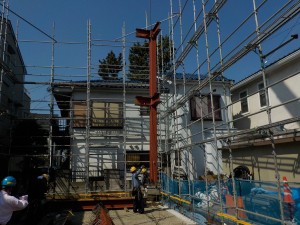

鉄骨柱　建て込み　状況。

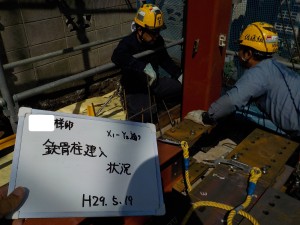

鉄骨柱　建て入れ　確認状況。

水平器にて柱が垂直かを確認しながら設置していきます。

鉄骨柱　建て入れ　状況確認。

基礎天端の柱芯の墨と

鉄骨ﾍﾞｰｽに描いてある柱芯の線が合うか

確認を行ないます。

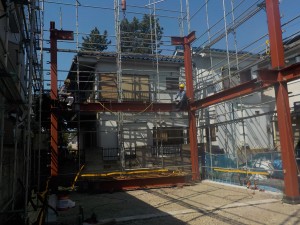

鉄骨梁　架け渡し状況　確認。

事前に鉄骨材に仮付けしていた仮設材にて

設置後、親綱等も同時に設置していきます。

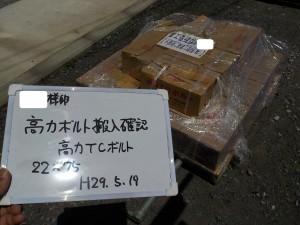

鉄骨梁接合部　使用　高力ﾎﾞﾙﾄ　搬入確認。

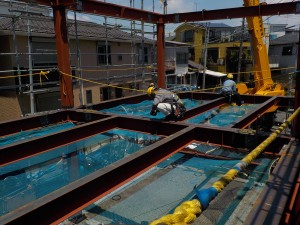

２階　床部　梁設置　状況確認。

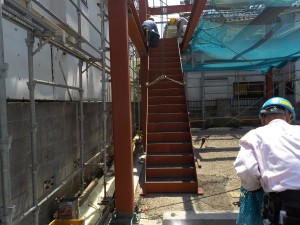

鉄骨階段材　設置状況。

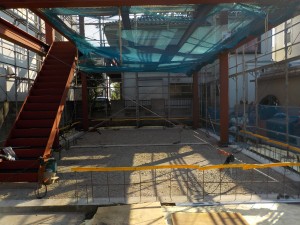

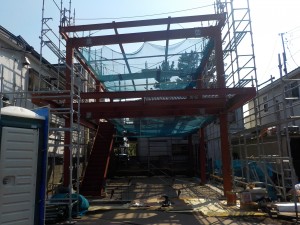

鉄骨：建て方作業完了。

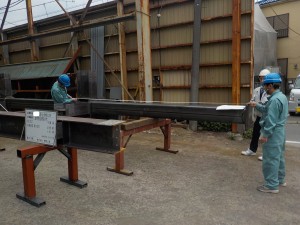

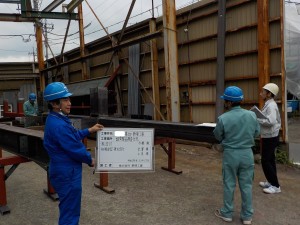

製品検査　実施状況。

鉄骨工場にて、設計担当者立会いのもと、

鉄骨材の製品状況、寸法等の

確認、検査をさせて頂きました。

鉄骨材　寸法確認。

図面と実際の鉄骨材の管理許容差が

±３㎜での確認作業となります。

今回も問題無く合格！

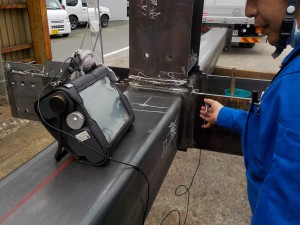

溶接接合部分　超音波検査　実施状況。

こちらの検査にて、

溶接内部での欠損等が無いかの確認を行ないます。

今回も問題無く合格！

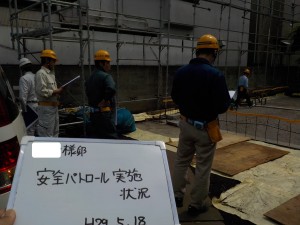

現在では会社の安全ﾊﾟﾄﾛｰﾙが実施され、

指摘無く、

『引き続きの安全作業の継続を御願いします』

とのご指示を頂きました。

砕石敷き、転圧作業　状況確認。

砕石敷込み、転圧作業　完了状況。

砕石敷込厚さ　確認状況。

現場　全景状況。

埋め戻し前　状況確認。

埋め戻し部締め固め　状況確認。

転圧状況確認。

土間部　給排水設備配管　状況確認。

埋め戻し作業完了　確認。

基礎型枠解体完了　状況確認。

基礎型枠解体完了　状況確認。

基礎コンクリート打設

ポンプ車、ミキサー車　設置状況　確認。

生コンクリート　『受入検査』実施状況。

問題無く、合格！

コンクリート打設作業前に

現場に来た生コンクリートを品質管理の為に、

現場にてこのように試験を実施する訳です。

基礎コンクリート打設　状況確認。

鉄ダンゴ　確認。

鉄骨柱の高さ調整材です。

ネジ状になっており、

打設後に高さを調整出来る物になります。

テツダンゴ　設置状況　確認。

基礎コンクリート打設　完了確認。

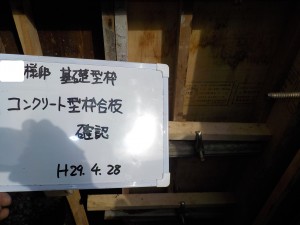

ｺﾝｸﾘｰﾄ型枠合板　確認。

基礎梁　配筋・型枠組　状況確認。

基礎梁　配筋・型枠組　状況確認。

基礎柱　配筋・型枠組　状況確認。

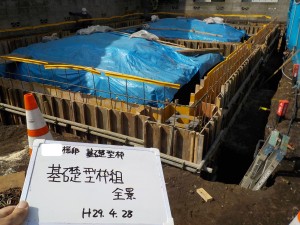

基礎型枠組　状況確認。

基礎配筋　状況確認。

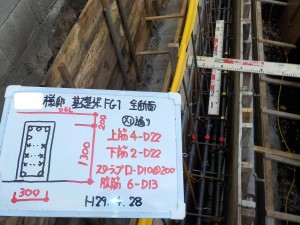

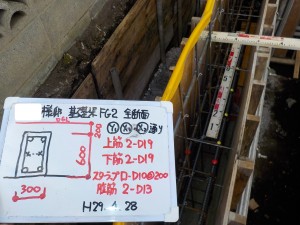

基礎梁　配筋状況　確認。

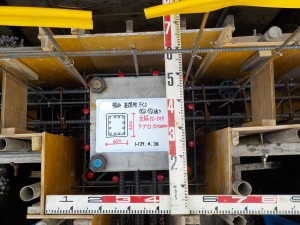

基礎柱　配筋状況　確認。

差し筋　定着長さ　確認。

給排水設備用ｽﾘｰﾌﾞ　補強筋設置　状況確認。

基礎　配筋検査　実施状況　確認。

無事、問題無く合格！

基礎　配筋作業　完了確認。

基礎　配筋作業　完了確認。
