鉄筋材 搬入確認。

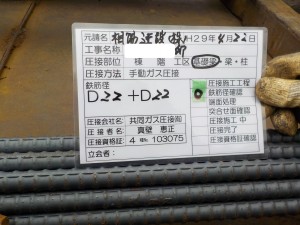

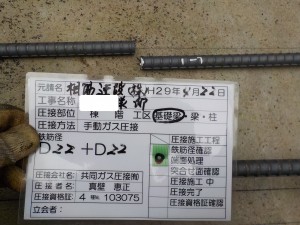

圧接材 鉄筋径確認。

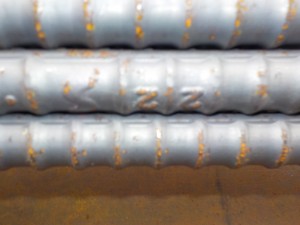

鉄筋材 ロールマーク 確認。
鉄筋材切断部 端面処理確認。
鉄筋材圧接部 突合せ面確認。

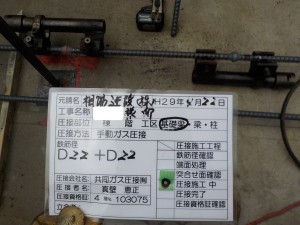

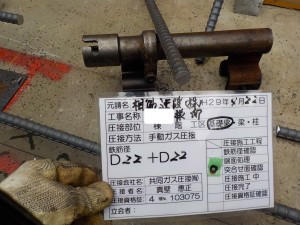

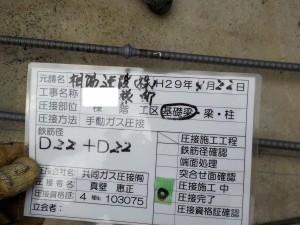

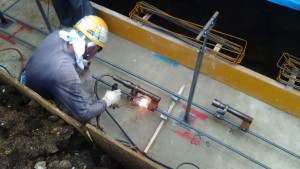

鉄筋材 圧接施工状況。
鉄筋材 圧接施工状況 確認。
鉄筋材 圧接完了状況 確認。
ガス圧接継手とは、
接合端部を突き合わせて、圧力を加えながら
接合部を炎で加熱し、接合端面を溶かす事なく、
赤熱状態でふくらみを作り接合する工法になります。
Just another サイト 相陽建設株式会社 site
鉄筋材 搬入確認。
圧接材 鉄筋径確認。
鉄筋材 ロールマーク 確認。
鉄筋材切断部 端面処理確認。
鉄筋材圧接部 突合せ面確認。
鉄筋材 圧接施工状況。
鉄筋材 圧接施工状況 確認。
鉄筋材 圧接完了状況 確認。
ガス圧接継手とは、
接合端部を突き合わせて、圧力を加えながら
接合部を炎で加熱し、接合端面を溶かす事なく、
赤熱状態でふくらみを作り接合する工法になります。

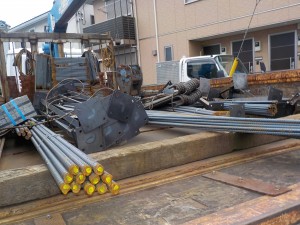

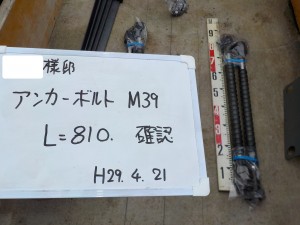

アンカーボルト M39 L=810
材料搬入確認。
ベースパック工法。
フレームベース 設置 状況確認。
ベースパック工法。

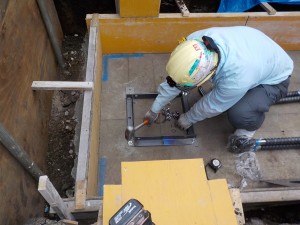

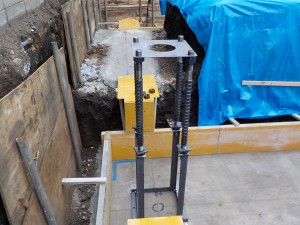

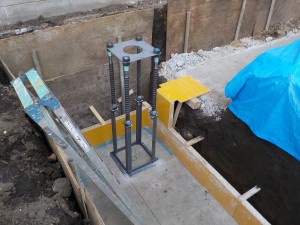

アンカーボルトの組み立て 状況確認。
ベースパック工法。
テンプレートの仮設置 状況確認。
ベースパック工法。

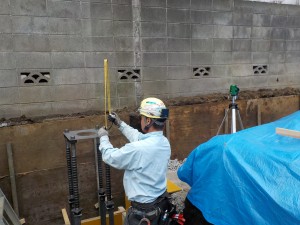

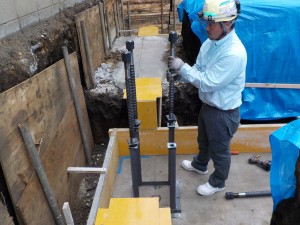

アンカーボルト レベル確認 状況確認。
ベースパック工法。

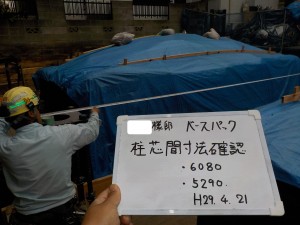

柱芯間 寸法確認 状況確認。
ベースパック柱脚工法。

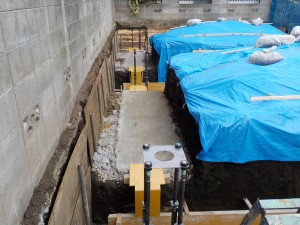

セット完了 状況確認。
ベースパック柱脚工法。 完了確認。
この工法は、主要部材であるアンカーボルトを
テンプレート、アンカーフレーム等で所定の位置に設置し、
基礎コンクリート工事が完了した後、
鉄骨建て方を行い、ベースプレート下面に
グラウトを注入する事によって、
ベースプレートと基礎コンクリートとの密着・固定をするもので、
ハイレベルな施工方法です。
基礎ベース 型枠組完了 状況確認。
基礎ベース、梁下受け 型枠組完了 状況確認。

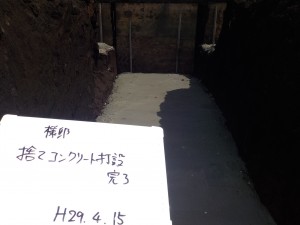

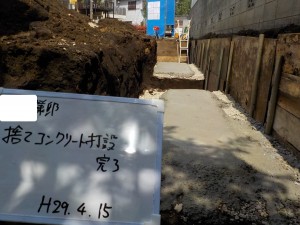

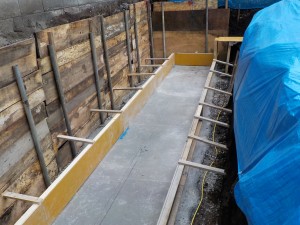

捨てコンクリート打設完了 状況確認。
『捨てコンクリート』とは
基礎コンクリートを作る前に、地盤の上に
打設されるコンクリートになります。
捨てコンクリート打設完了 状況確認。
地盤の上に人工的な水平面をつくり、
この面の上に基準となる墨出しを行なっていきます。

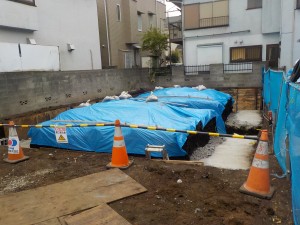

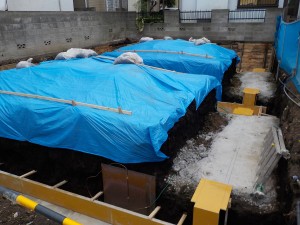

雨養生 状況確認。

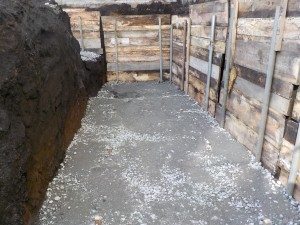

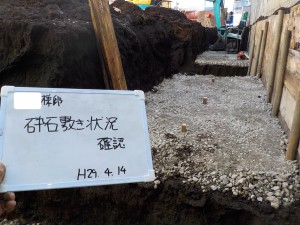

砕石敷き込み 状況確認。
砕石敷き込み 状況確認。

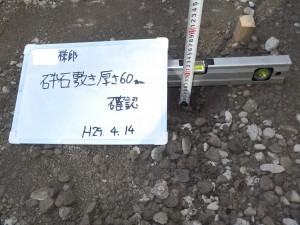

砕石敷き 厚さ60㎜ 確認状況。

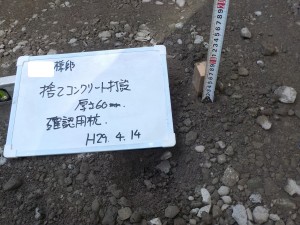

捨てコンクリート打設用杭 厚さ60㎜ 確認。

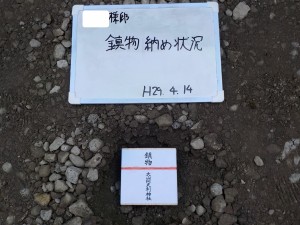

鎮め物 納め状況 確認。

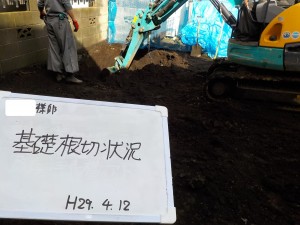

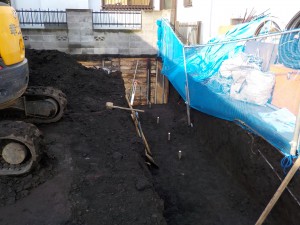

根切り:掘削状況 確認。

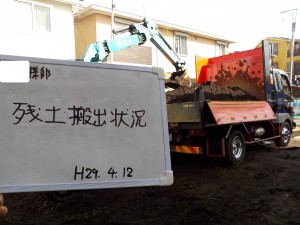

残土搬出 状況確認。

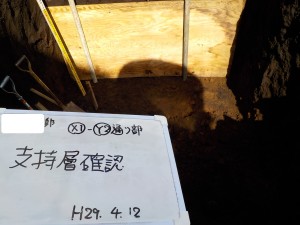

支持地盤確認。

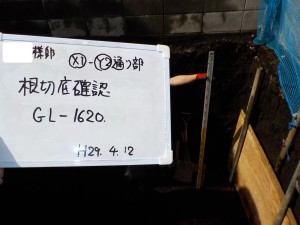

根切り底 確認状況。
根切り 状況確認。
本日、現場に御施主様をお迎えして、
『地鎮祭』の祭事を執り行う事になりました。
U様、これからどうぞ宜しく御願い致します。

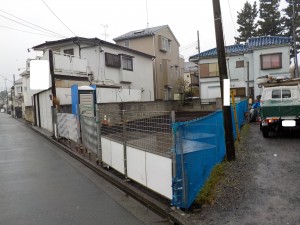

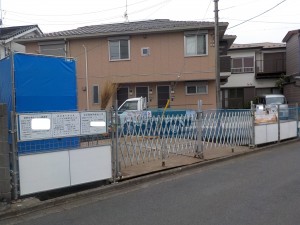

仮囲い 状況確認。
工事期間中、現場と外部とを仕切り、
交通の遮断や内外の安全、関係者以外の立入禁止等の為に
現場周りに囲いを設けます。
仮囲い 状況確認。

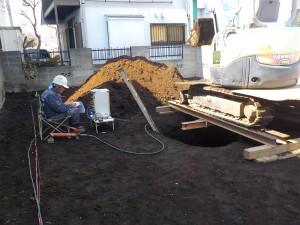

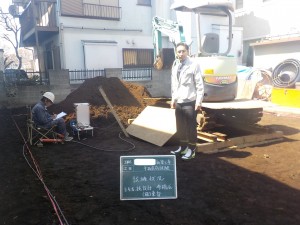

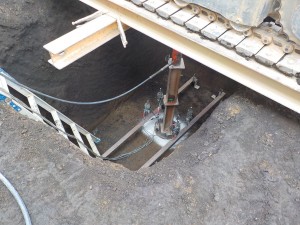

平板載荷試験 試験装置 設置状況。
基礎を設置する深さまで掘削し、
基礎に見立てた小さな鋼板を置いて実際の建物の重量に見合う
荷重をかけて沈下量を測定します。
平板載荷試験 測定状況。
地盤が安全に支持する力を持っているか
判定をする試験となります。
設計担当者:立会い確認。

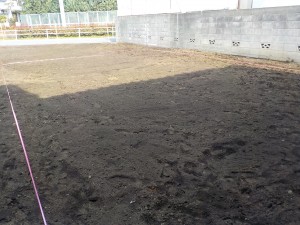

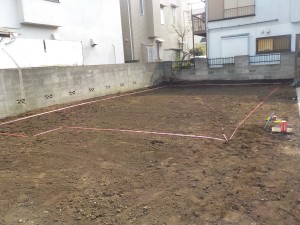

地縄張り 状況確認。
建物の位置、大きさを設計図面から実際の敷地に写す作業を
『地縄張り』と呼びます。
地縄張り 状況確認。
最終的に御施主様に最終確認をして頂きます。
この時、敷地の高さや現場廻りの状況確認等を
行ないます。
